MiniK3.Extruder.Assembly-1

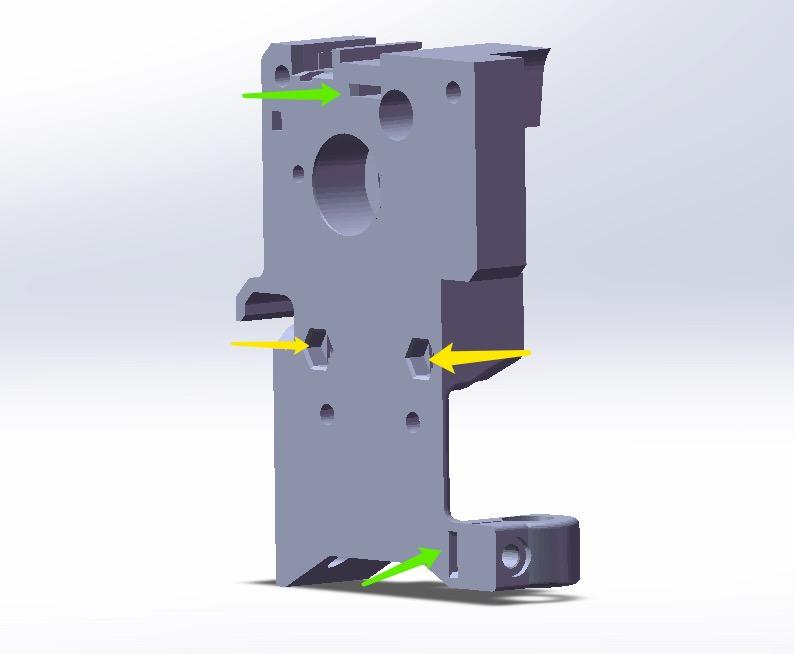

  1. 黄色位置放置六角螺母,可以用螺丝拉一下
  2. 绿色位置放置四方螺母,可以用内六角工具对齐孔位
MiniK3.Extruder.Assembly-3

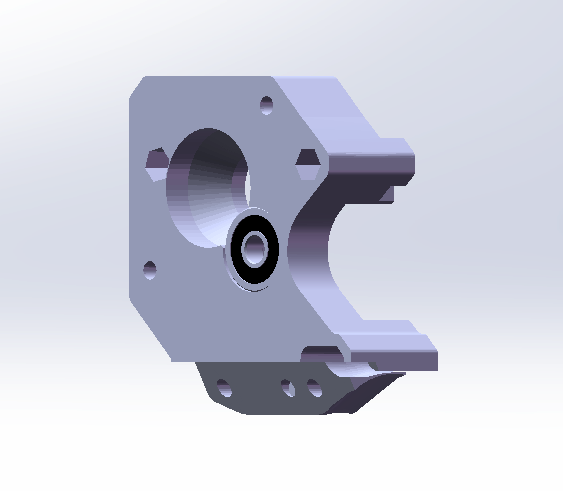

将轴承卡入孔内,先不要推到底

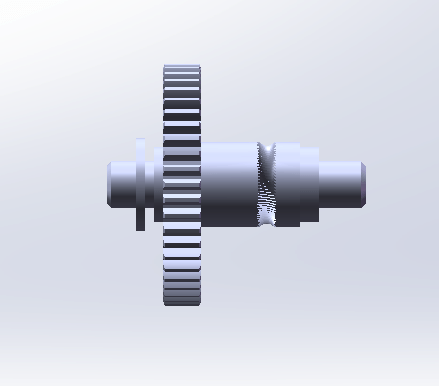

将金属垫圈套进左边的轴(短的一边)

将齿轮放到打印件内部

推动轴承,与打印件齐平

盖上后盖,注意箭头位置,边缘与打印件对齐

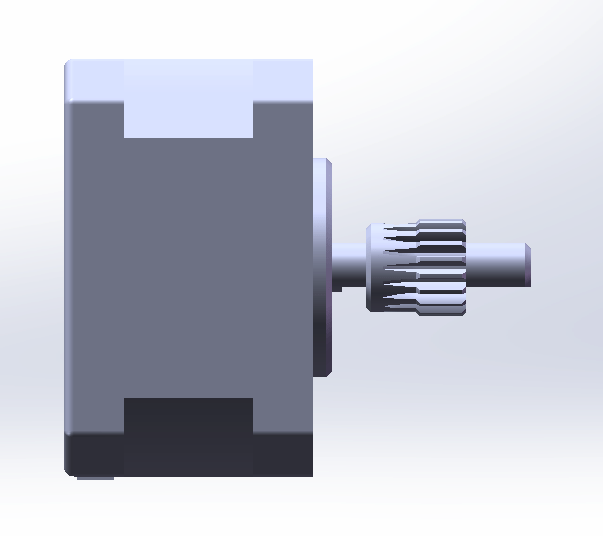

先大致固定小齿轮位置,电机合上打印件测试位置。

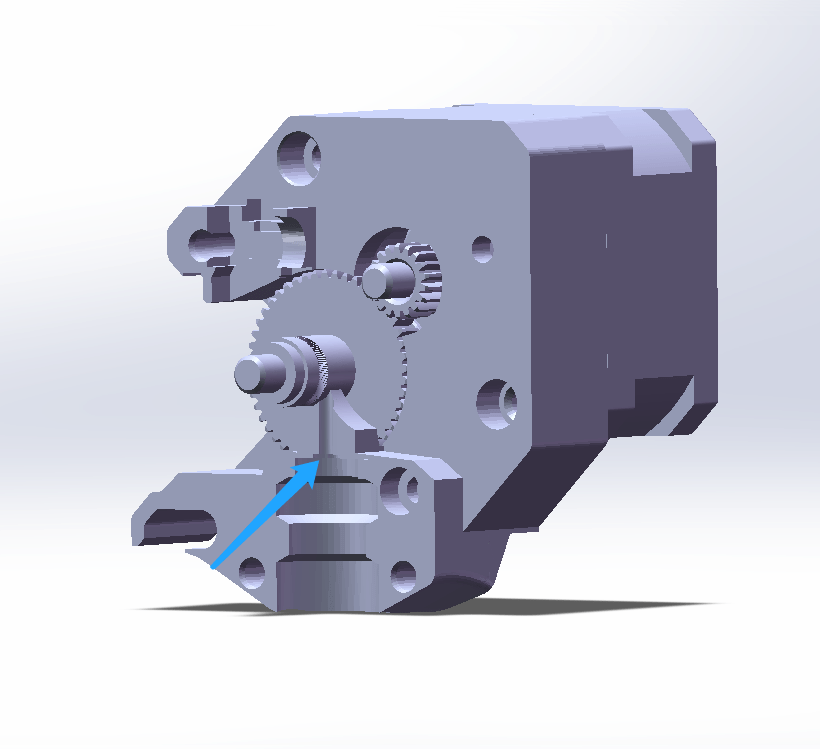

合上电机,反复测试齿轮位置,和打印件齐平,不能凸出来

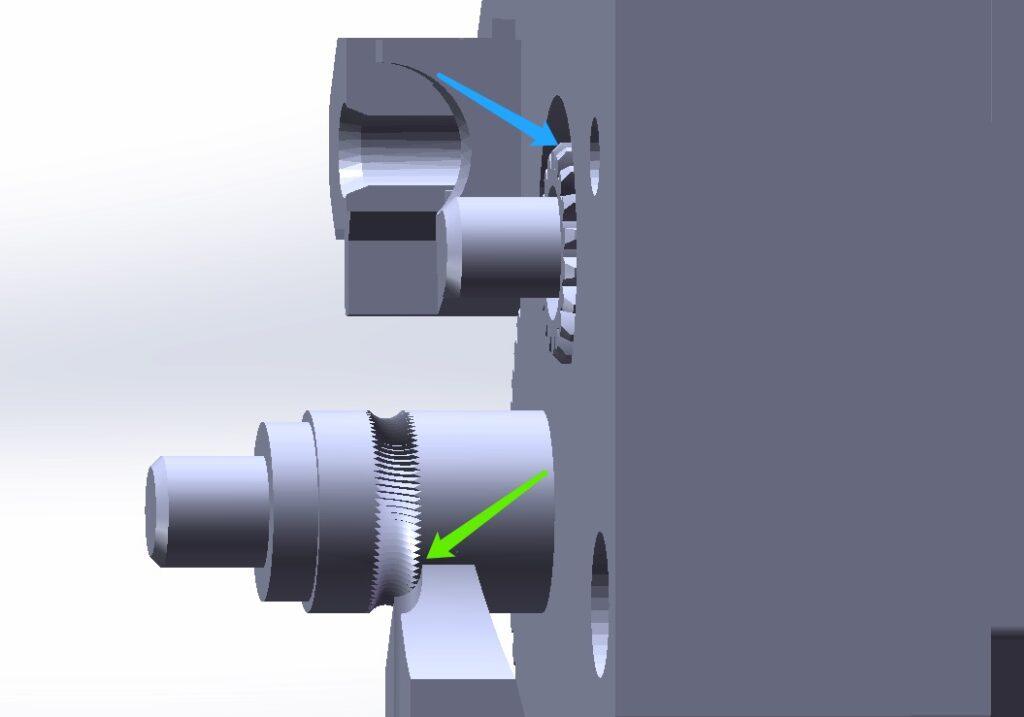

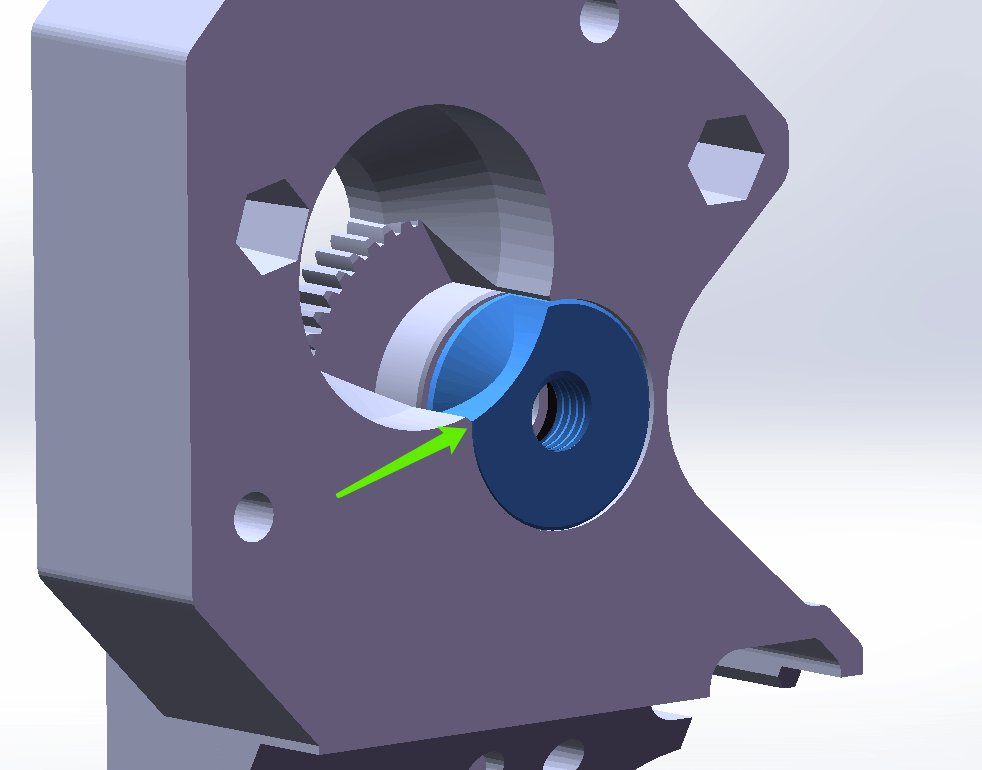

绿色箭头位置注意,齿轮往右侧靠到后,挤料齿应该和进料口齐平

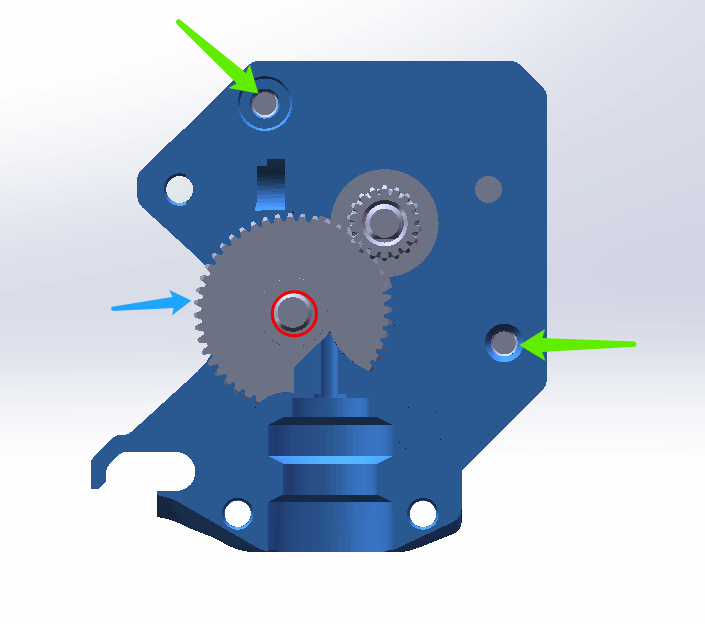

用两个M3x16螺丝固定电机,先暂时固定不要上很紧
用手指按住红色圆圈位置,轻微来回拨动大齿轮,应该没有间隙
如果有间隙,回去再调整固定

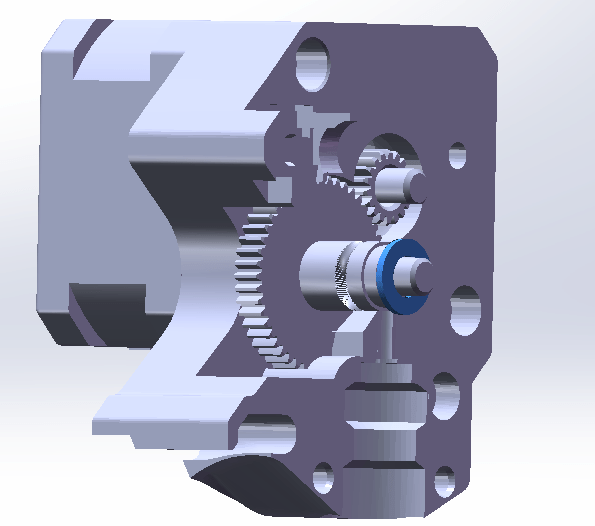

安装散热器的时候注意,PTFE管只到这个位置,需要切平,做好内倒角(可以用美工刀刮一圈,不要有残留)

将另一个金属垫片放置在大齿轮轴上,这部分零件放一边备用

将另一个轴承从背面按到底

盖上盖子

在adaptor里放入钢珠,如图所示盖上。

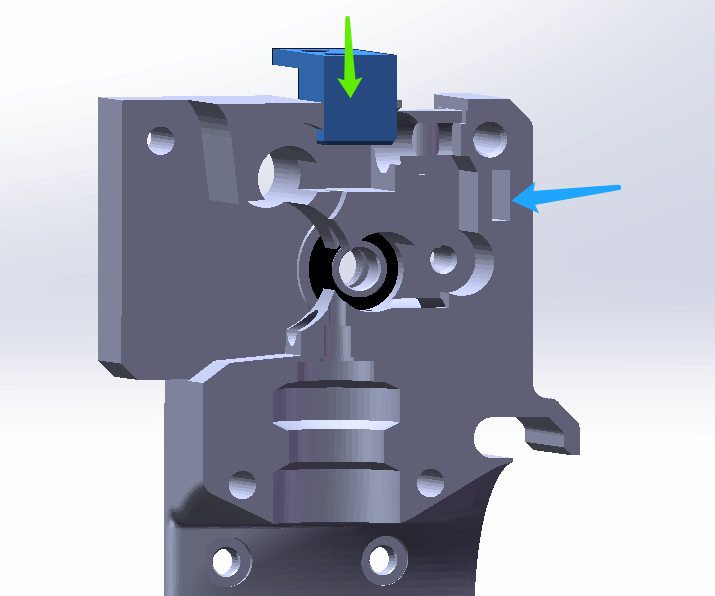

蓝色箭头位置插入长的磁铁(如果是BearMini,应该是短的),安装上摆臂,保证是相斥就可以

剩下的按步骤依次:
1. 固定断料检测器(M2x8)
2. 安装散热器热端
3. 合上结构并用螺丝固定(M3x40)
4. 固定风扇(M3x12 三个,M3x20一个)
5. 顶盖(M3x10)

Updated on 2023年12月23日
